高分子整合鑑識

水火不容的暗湧——頂級智慧家電的自燃危機

1. 背景 (The Challenge)：一夕變調的居家守護者

AeroSweep 是一家專注於高端智慧家電的新創品牌，其旗艦產品「Nimbus X1 智慧洗地機器人」以卓越的清潔力與極靜音設計橫掃市場，被譽為「家電界的藝術品」。然而，就在產品上市滿一週年之際，危機爆發了。

客服中心開始收到零星但驚悚的客訴：Nimbus X1 在充電座上自燃。短短一個月內，自燃案例攀升至十數起，社群媒體上充斥著被燻黑的牆面與燒毀的機器人照片。AeroSweep 的股價暴跌，各大通路紛紛將產品預防性下架。AeroSweep 內部工程團隊拆解燒毀的機器後，發現起火點均位於內部電池艙，但電池本身並無瑕疵。進一步追查發現，是電池艙上方的「微型增壓水泵模組」發生破裂，導致漏水短路引發火災。然而，水泵的外殼材質是具備高強度與耐磨性的 POM（聚甲醛，俗稱塑鋼），且出廠前的耐壓與疲勞測試均完美達標，為何會在消費者使用半年後集體碎裂？

(圖3-1：水泵模組漏水示意圖)

2. 鑑識過程 (The Investigation)：水與化學的致命交響曲

面對即將到來的集體訴訟，AeroSweep 緊急委託了 PolyIF 高分子鑑識專家團隊。PolyIF 迅速組成包含高分子化學家、流體力學工程師與失效分析師的專案小組。

團隊收集了：未使用的庫存水泵、發生漏水但未起火的客訴品、以及正常使用一年未漏水的舊品。

• 第一步：尋找微觀的裂縫源頭
  失效分析師利用掃描式電子顯微鏡（SEM）觀察客訴品的破裂面。結果顯示，裂紋並非來自機械性的疲勞破壞，而是呈現出「泥裂狀（Mud-cracking）」的脆性斷裂特徵。這顯示 POM 材料的分子鏈已經發生了嚴重的降解，失去了原有的韌性。

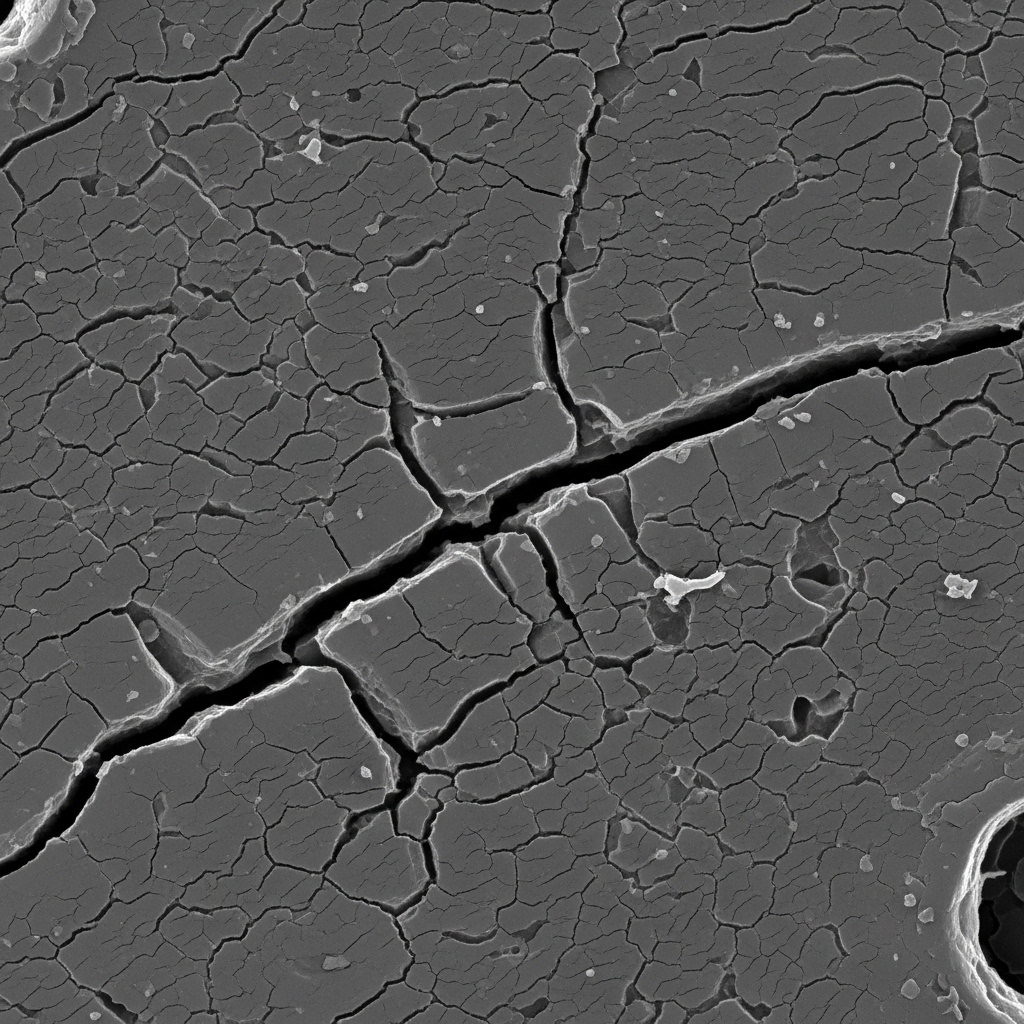

(圖3-2：SEM 影像)

• 第二步：追蹤看不見的化學兇手

材料科學家將客訴品的破片進行「傅立葉轉換紅外光譜儀（FTIR）」分析。驚人的數據出現了：在破裂處的 POM 材料光譜中，出現了強烈的「羰基（Carbonyl group）」吸收峰。這意味著 POM 發生了嚴重的「氧化降解」。但在正常的水中，POM 應該是非常穩定的。

(圖3-3：FTIR 光譜圖)

• 第三步：還原使用者情境的拼圖

調查團隊轉向分析客訴機台內殘留的水質，並進行氣相層析質譜儀（GC-MS）分析。結果發現了高濃度的「次氯酸（HClO）」與「檸檬烯（Limonene）」。經過深度家訪才恍然大悟：為了追求極致的殺菌與芳香效果，消費者在水箱中加入了市售的強效地板清潔劑與柑橘精油。

致命的組合：被忽視的「環境應力開裂 (ESC)」

AeroSweep 為了縮小水泵體積，其外殼設計帶有許多直角結構，在射出成型時留下了極高的「殘留應力」。POM 雖然耐磨，但對強氧化劑（次氯酸）與特定有機溶劑（精油）極度敏感。
PolyIF 團隊揪出了真兇： 當消費者加入未經官方認可的清潔劑後，化學物質侵蝕了處於高殘留應力狀態的 POM 外殼直角處。應力與化學侵蝕的加乘作用，引發了教科書等級的**「環境應力開裂 (ESC, Environmental Stress Cracking)」**，導致水泵在幾個月內無聲無息地裂開，最終釀成火災。

(圖片 3-4： (FEA)應力圖與疊加分析圖)

3. 解決方案 (The Solution)：從防堵到疏導的全面升級

鑑識報告不僅釐清了責任（消費者不當使用佔部分原因），更為 AeroSweep 提供了技術升級的藍圖：

• 短期應急方案（止血）：

立即發布安全性軟體更新，強制機器人在充電時斷開水泵電源；大規模推播公告，明令禁止使用非官方指定的清潔劑，並提供專用中性清潔液做為補償。

• 中期改善方案（修復）：

PolyIF 協助重新設計水泵模組：(1) 將所有直角設計改為大 R 角，並優化射出保壓時間，將殘留應力降低 70%。(2) 將水泵材質由 POM 更改為耐化學性更佳的「改質玻纖增強聚丙烯 (GF-PP)」。

• 長期健檢方案（預防）：

建立「化學相容性測試矩陣」：未來任何涉水零件，在開發階段都必須通過 PolyIF 實驗室設計的「極端化學浸泡與加速老化應力測試」，確保在各種濫用情境下的安全性。

4. 創造價值 (The Value)：化危機為技術護城河

透過 PolyIF 的科學鐵證，AeroSweep 成功向保險公司與通路商證明這並非產品的根本性設計缺陷，而是極端使用情境下的意外，免除了高達數千萬美元的懲罰性賠償。

改良後的 Nimbus X1S 重新上市，AeroSweep 順勢推出了「原廠專屬生態系清潔液」，不僅徹底解決了材料相容性問題，更意外為公司開創了持續性的耗材高利潤收入。AeroSweep 在業界的聲譽從「危險產品」反轉為「極致嚴謹的科學家電品牌」。

隱形的刺客——醫療級智慧穿戴的致敏迷霧

1. 背景 (The Challenge)：貼身守護神的背叛

PulseCore 是全球領先的數位健康科技公司，其歷時三年研發的「VitalRing Apex 智慧生理偵測指環」一推出便震撼業界。這款指環內側採用醫療級親膚樹脂封裝了精密的血氧與心電圖感測器，標榜「24小時無感配戴」。

然而，上市後的第三個月，一場公關風暴席捲而來。全球各地開始有大量使用者投訴，配戴指環的手指出現嚴重的紅腫、起水泡與脫皮現象，皮膚科醫師診斷為「嚴重的過敏性接觸性皮膚炎」。

憤怒的使用者指控 PulseCore 使用廉價有毒材料，美國 FDA 甚至介入調查，揚言要撤銷其醫療器材認證。PulseCore 的研發團隊徹底崩潰，因為該樹脂材料明明具備 ISO 10993 醫療級生物相容性認證，且在上市前的兩個月人體測試中，無任何過敏紀錄。為何大量生產後，卻變成了傷害皮膚的暗器？

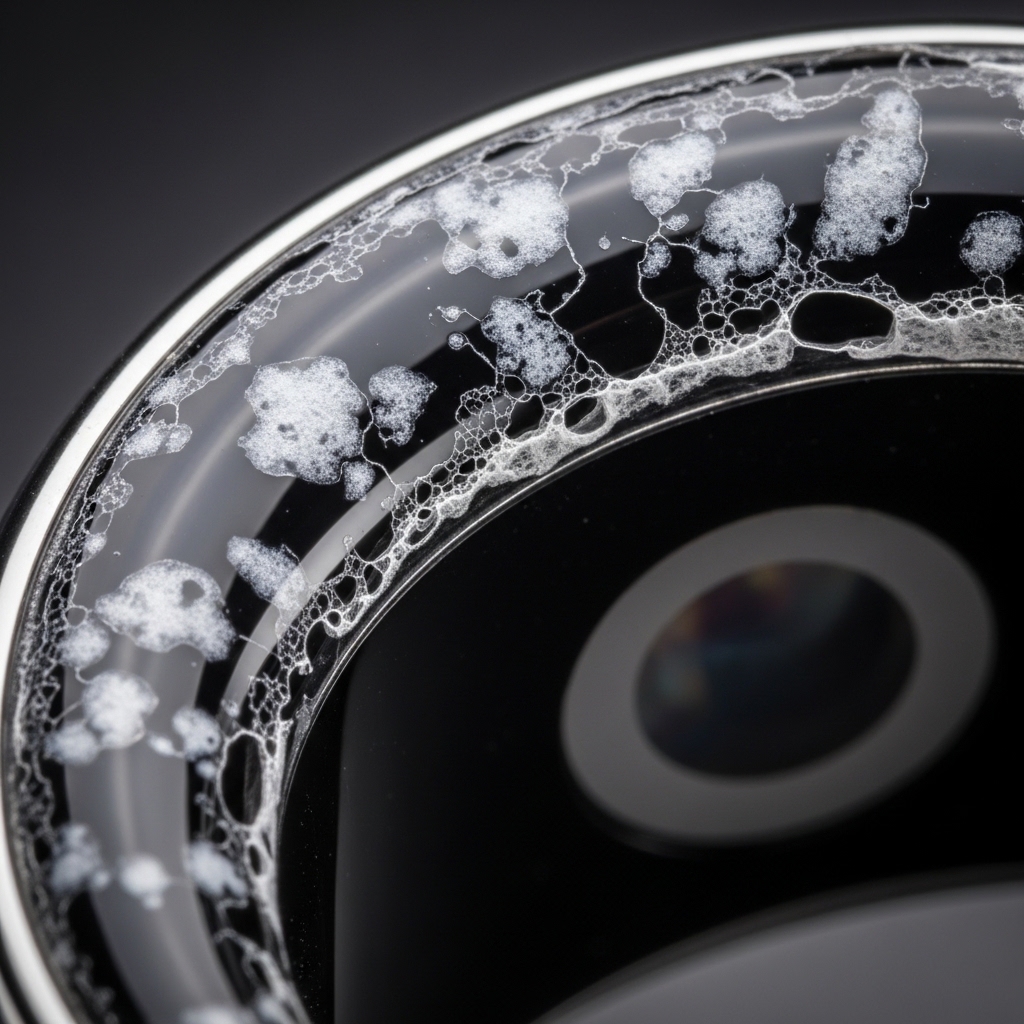

(圖4-1：塗層微小脫層與變異圖)

2. 鑑識過程 (The Investigation)：揭開「速度與溫度」的化學陷阱

為了挽救公司的存亡，PulseCore 的技術長緊急召喚了 PolyIF 鑑識團隊。PolyIF 隨即指派了高分子物理學家、毒理學分析師與製程專家介入調查。

團隊收集了：實驗室原型機、引發過敏的客訴品、以及使用者的汗液樣本。

• 第一步：膚觸面的微觀「異象」

分析師運用原子力顯微鏡（AFM）與光學顯微鏡觀察客訴品內側。結果發現，原本應該平滑的親膚樹脂表面，在微觀下竟然佈滿了奈米級的「微氣泡」與「微孔洞」，這在實驗室原型機上是完全沒有的。

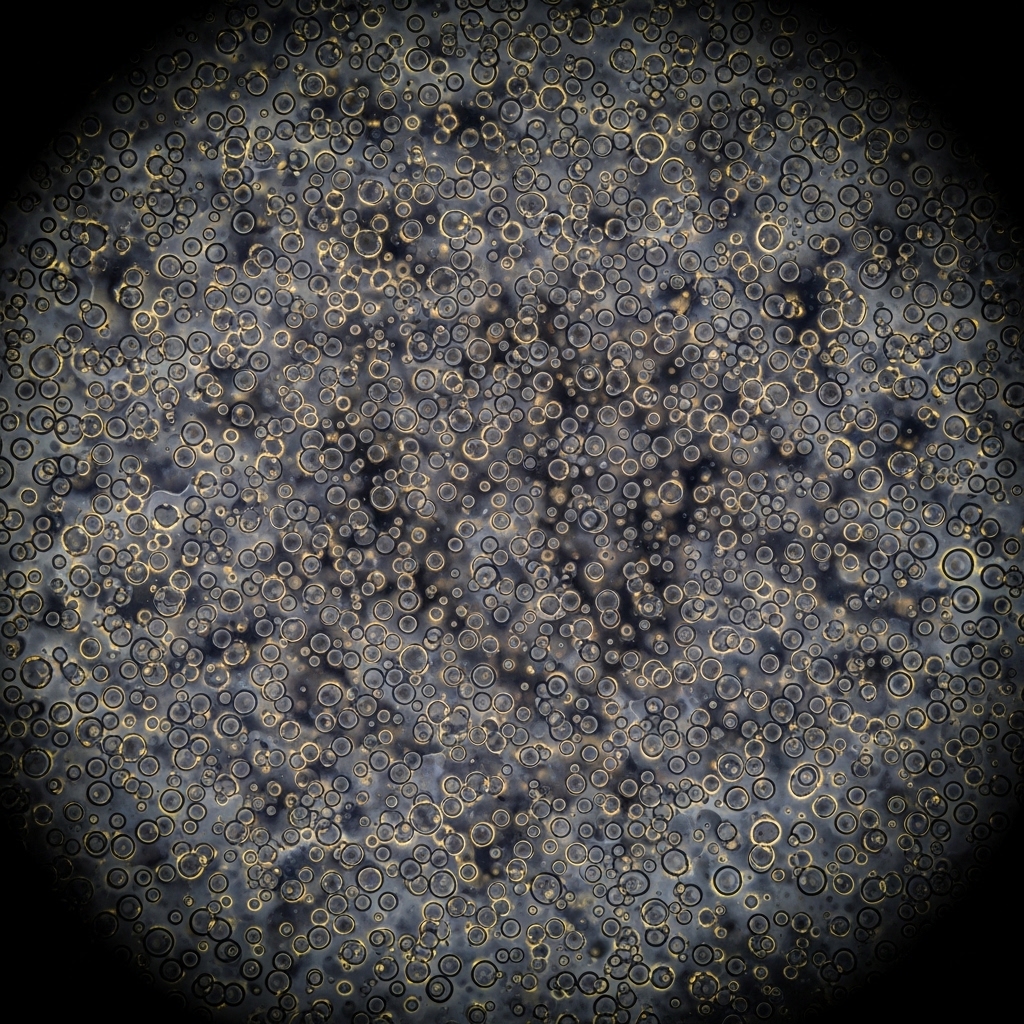

(圖4-2：光學顯微鏡-表面奈米級微孔洞)

• 第二步：捕捉游離的毒性因子

PolyIF 毒理學分析師設計了「人工汗液萃取實驗」，將客訴品浸泡在模擬人體體溫（37°C）與微酸性汗液的環境中，隨後使用高效液相層析質譜儀（HPLC-MS）分析萃取液。

驚人的真相浮出水面：萃取液中檢測出超標的「未反應的丙烯酸酯單體（Unreacted Acrylate Monomers）」。這種單體是光固化（UV）樹脂的原料，若未完全反應，對人體皮膚具有極強的致敏性。

(圖4-3：HPLC-MS 層析圖)

• 第三步：還原量產產線的「致命妥協」

為何擁有醫療認證的材料會殘留單體？PolyIF 製程專家進駐 PulseCore 的代工廠。透過檢視「微差掃描量熱儀（DSC）」的交聯度分析數據，發現客訴品的樹脂交聯度（固化程度）僅有 82%，遠低於原型的 98%。

問題背後的問題： 代工廠為了應付爆發性的訂單需求，私自將 UV 固化輸送帶的速度調快了 20%，導致樹脂在紫外線下曝露的時間不足，造成「固化不全」。

致命的組合： 「未完全固化的樹脂內部殘留致敏單體」＋「使用者 24 小時配戴產生的體溫與微酸性汗液」。汗液成為了絕佳的溶劑，透過樹脂表面的微孔洞，將內部的致敏單體源源不絕地「萃取」到皮膚表面，引發了延遲性的嚴重過敏反應。

3. 解決方案 (The Solution)：從治標到治本的品質防禦網

PolyIF 團隊不僅找出了元兇，更協助 PulseCore 建立了一套無懈可擊的品質系統：

• 短期應急方案（止血）：

立刻召回特定批次的指環，全額退費並承擔使用者的醫療費用。同時利用 FTIR（傅立葉轉換紅外光譜）設備，對倉庫內所有庫存進行 100% 的「碳碳雙鍵（C=C）轉化率」快篩，攔截所有固化不全的危險品。

• 中期改善方案（修復）：

重新規範代工廠的 UV 固化製程 SOP：強制鎖定輸送帶速度，並加裝紫外線能量計（UV Radiometer）進行即時監控。PolyIF 建議導入「二次熱固化（Post-baking）」製程，以熱能逼出並反應掉最後殘存的微量單體，將交聯度提升至 99.5% 以上。

• 長期健檢方案（預防）：

建立高標準的「可萃取物與可釋出物 (E&L, Extractables and Leachables) 測試規範」。未來所有直接接觸皮膚的穿戴產品，在量產放行前，都必須通過 PolyIF 實驗室為期 7 天的人工汗液加速萃取驗證。

4. 創造價值 (The Value)：重塑醫療級的信任標竿

透過 PolyIF 詳細的科學鑑識報告，PulseCore 成功向 FDA 證明這並非材料毒性問題，而是可控的製程變異，成功保住了至關重要的醫療器材許可證。

PulseCore 將這次的危機處理過程透明化，並發布了穿戴式裝置的「皮膚安全白皮書」。這種基於科學、勇於負責的態度，不僅挽回了消費者的信心，更讓 VitalRing Apex 在重新上架後，成為了皮膚敏感族群唯一指定信賴的智慧穿戴品牌。
